EMC-suodattimet

MIKÄ ON VERKKOSUODATIN?

Verkkosuodatin koostuu kondensaattoreista ja yleensä yhdestä tai kahdesta kelasta.

Suodattimessa on kahdenlaisia kondensaattoreita:

X-kondensaattoreita käytetään kahden vaiheen tai vaiheen ja nollan välillä vaimentamaan symmetrisiä häiriöitä.
Y-kondensaattoreita käytetään vaiheen ja maan tai nollan ja maan välillä vaimentamaan epäsymmetrisiä häiriöitä.
Useissa Schaffnerin suodattimissa purkuvastus (R), jonka ainoa tehtävä on purkaa kondensaattoreiden varaus jännitteen katkaisun jälkeen. Vastus ei vaikuta vaimennukseen. Verkkosuodattimen tehtävä on suojata laitetta ulkoisilta EMC-häiriöiltä. Lisäksi suodattimen tulee suojata ulkopuolisia laitteita (verkkoa) laitteen itsensä aiheuttamilta häiriöiltä.

SUODATTIMEN VALINTA

Todellisten häiriötasojen selvittämiseksi täytyy tehdä mittauksia, joista selviää häiriötasot ja ongelmalliset taajuudet EMC-direktiivin kannalta. Mittaukset suorittaa jokin EMC-laboratorio.

Mittausten jälkeen täytyy tietää:

• Jännite
• 1- tai 3-vaiheinen, nollalla vai ilman
• Virta
• Vaimennustarve mittausten mukaan (suuruus ja taajusalue)

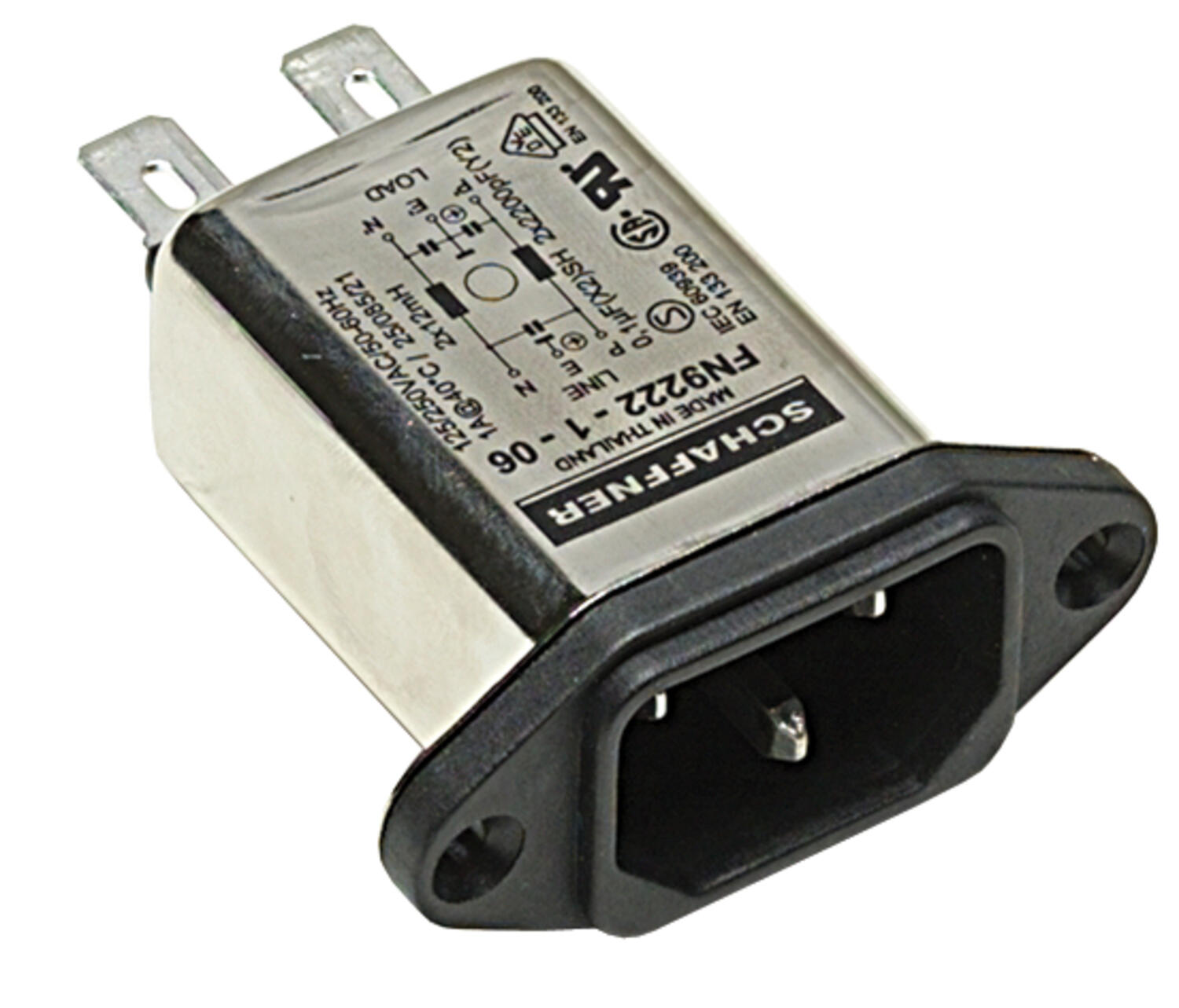

• Asennustapa (IEC-liitin, kotelon seinään jne.)
• Liitäntä (lattaliittimet, ruuviliittimet, kaapeli)
